Бетон, применяемый для изготовления дорожных плит, обладает высокой прочностью на сжатие. Это объясняется, в основном, сопротивляемостью к таким нагрузкам гранитных зёрен щебня с низкой лещадностью.

При растягивающих и изгибающих нагрузках неармированный бетон быстро трескается, поэтому в таком виде его применяют только в небольших по размеру тротуарных плитках. Габаритные изделия в виде плит (дорожных, перекрытия, стеновых) и других строительных элементов выпускаются исключительно с применением армирования. Их называют железобетонными.

Стальное армирование дорожной плиты

В соответствии с действующими нормативами (ГОСТ, СНиП) любая дорожная плита должна изготавливаться с армированием элементами горячекатаной стали, сваренными в единую арматурную конструкцию.

Армирование монолитной дорожной плиты может выполняться по ненапрягаемой технологии или с предварительным напряжением осевых стержней. Изделия с преднапряжением прочнее ненапрягаемых, для дорожных плит это означает более высокую нагрузку.

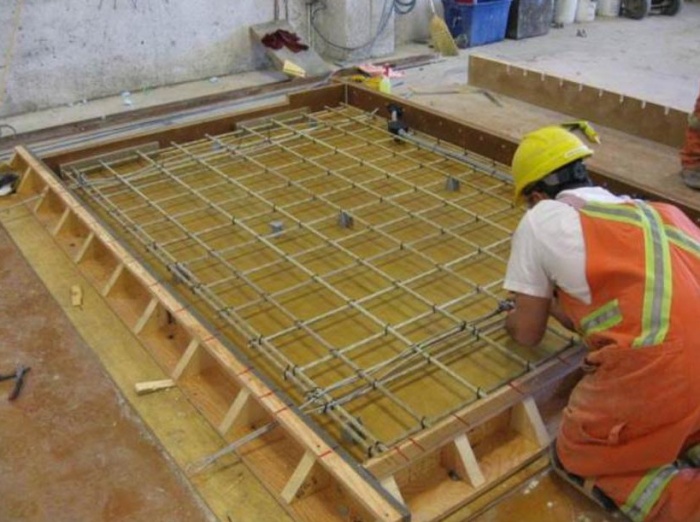

Процесс армирования плиты

Технология предварительного напряжения состоит в фиксации стержней арматуры в специальных зажимах стенда с последующим растяжением их домкратами или путём разогрева. В арматуру с растянутыми стержнями заливают бетон и выдерживают его до определённой стадии набора прочности. Затем фиксаторы освобождают и отправляют плиту на склад для «дозревания».

Армирование дорожных плит можно проводить только по схемам, установленным для каждого типоразмера ГОСТ 21924.2-84. В нём приведены типовые чертежи с обозначением видов элементов, составляющих армоконструкцию.

В таблице спецификаций по каждой плите приводятся номера элементов, обозначенных индексами:

  • арматурная сетка — С;
  • арматурный каркас — К;
  • петля монтажная — П;
  • скоба — Ск;
  • фиксатор — Ф;
  • отдельный стержень — словом.

Другая таблица определяет параметры элементов — диаметр, класс стали и общий вес металла.

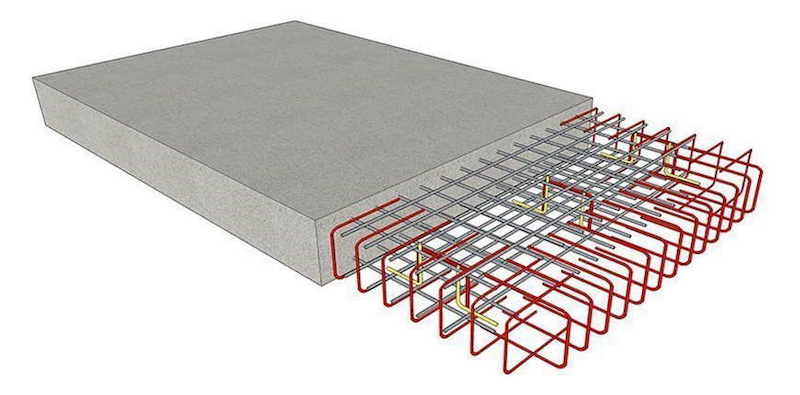

Схема армирования дорожной плиты

Таким образом, чертежи армирования дорожных плит позволяют рассчитать стоимость металла и трудоёмкость работ по изготовлению стальной конструкции.

Как зависит прочность автодорожной плиты от армирования

В обозначении монолитной дорожной плиты содержится информация о допустимой нагрузке. Её в большей степени определяет именно армирование. Так, при сравнении двух похожих плит 2П30-18-30 и 2П30-18-10 можно заметить, что они изготовлены из одного типа бетона и из одинаковых по чертежам элементов — сеток (по 2 шт), каркасов (по 2 шт), отдельных стержней и монтажных петель.

Различаются только марки стали и диаметры прутьев сетки и стержней — во второй плите они меньше. Масса металла первой — 46,5 кг, второй — 37,2 кг. Но главное различие в допустимой нагрузке: для первой она составляет 30 тонн, для второй — всего 10. Разница в 9 кг веса арматуры и в классе стали меняет величину нагрузки в три раза.

Подобным же образом разнятся прочностные характеристики плит с ненапряжённой и напрягаемой арматурой.

Конкурентный способ армирования дорожных плит

Армирование монолитной дорожной плиты может производиться не стальной, а композитной арматурой. К ней относятся элементы:

  1. стеклопластиковой арматуры АСП — из смесей смол и стекловолокон;
  2. базальтопластиковой арматуры АБП — из смесей базальтовых волокон и смол;
  3. стеклоармированной полиэтиленрефталатовой арматуры АСПЭТ;
  4. углепластиковой арматуры АУП.

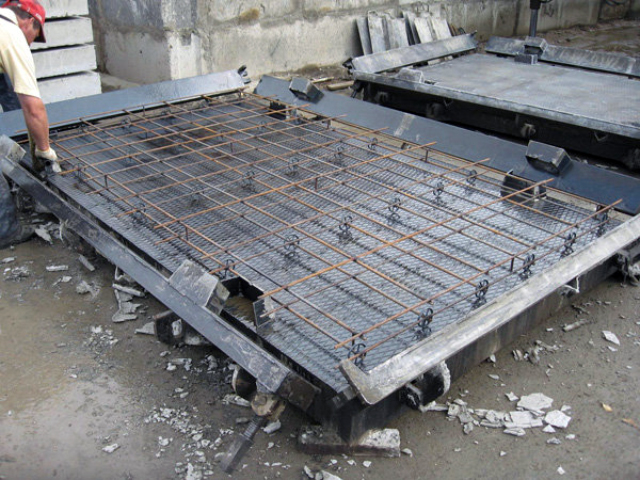

Процесс армирования дорожной плиты

Преимущества композитной арматуры:

  1. высокая влагостойкость и отсутствие коррозии;
  2. прочность не ниже стальных аналогов;
  3. доступная стоимость;
  4. малый вес, низкая теплопроводность, диэлектрические свойства.

При строительстве ответственных дорог необходимы плиты, строго соответствующие нормам ГОСТ и СНиП. Чтобы избежать ошибок и рекламаций, следует покупать их только у надёжных и проверенных производителей и поставщиков - например, у нас большой выбор дорожных плит в Санкт-Петербурге.
