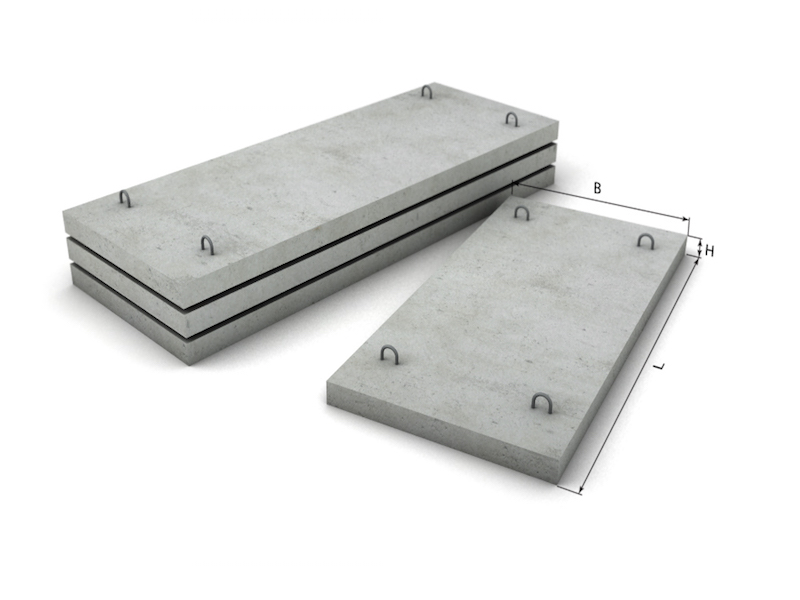

Плита бетонная полнотелая изготавливается по разным нормативным документам — как по государственным стандартам, так и по техническим условиям. Эти изделия сборного железобетона, в отличие от пустотных плит перекрытия, выполняются сплошными.
Предназначены для применения в качестве несущих элементов кровли для промышленных, общественных, многоэтажных зданий, а также для строений различного назначения. Нагрузочная способность плоских сплошных плит примерно такая же, как у пустотных аналогов, а ребристые плиты по этому параметру значительно превосходят и пустотные, и плоские.
Размеры и цены на полнотелые плиты перекрытия
| Наименование | Длина | Ширина | Высота | Объем бетона | Вес | Цена | Заказать |
|---|---|---|---|---|---|---|---|
| ПТ 300.120.10-3 | 2990 | 1180 | 100 | 0.353 | 1.05 | 4050 | |
| ПТ 300.150.12-3 | 2990 | 1480 | 120 | 0.531 | 1.33 | 5250 | |
| ПТ 300.180.14-9 | 2990 | 1780 | 140 | 0.75 | 1.875 | ||
| ПТ 300.300.16-3 | 2990 | 2980 | 160 | 1.426 | 3.58 | 16190 | |
| ПТ 300.90.10-1,5 | 2990 | 880 | 100 | 0.263 | 0.66 | 3110 | |
| ПТ 300.90.10-9 | 2990 | 880 | 100 | 0.263 | 0.66 | 3010 | |
| ПТ 36.60.8-6 | 580 | 360 | 80 | 0.017 | 0.043 | 380 | |
| ПТ 36.60.8-9 | 580 | 360 | 80 | 0.017 | 0.043 | 780 | |
| ПТ 75.150.12-3 | 740 | 1480 | 120 | 0.13 | 0.325 | 2685 | |
| ПТ 75.210.14-3 | 740 | 2080 | 140 | 0.22 | 0.55 | ||
| ПТ 75.30.6-15 | 740 | 280 | 60 | 0.012 | 0.03 | 250 | |
| ПТ 75.300.16-3 | 740 | 2980 | 160 | 0.35 | 0.875 | ||
| ПТ 75.45.6-3 | 740 | 430 | 60 | 0.019 | 0.048 | 250 | |
| ПТ 75.45.6-6 | 740 | 430 | 60 | 0.019 | 0.048 | ||
| ПТ 75.60.8-3 | 740 | 580 | 80 | 0.034 | 0.085 | 430 | |
| ПТ 75.60.8-9 | 740 | 580 | 80 | 0.034 | 0.085 | 520 | |
| ПТ 75.90.10-3 | 740 | 880 | 100 | 0.065 | 0.16 | 750 | |
| ПТ 75.90.10-6 | 740 | 880 | 100 | 0.065 | 0.16 | 850 | |
| ПТ 75.90.10-9 | 740 | 880 | 100 | 0.065 | 0.16 | 960 |
Размеры и цены на полнотелые плиты перекрытия
Наименование Размеры,м Цена Заказать ПТ 300.120.10-3 1.18 x 0.1 4050 ПТ 300.150.12-3 2.99 x 1.48 5250 ПТ 300.180.14-9 2.99 x 1.78 ПТ 300.300.16-3 2.99 x 2.98 16190 ПТ 300.90.10-1,5 2.99 x 0.88 3110 ПТ 300.90.10-9 2.99 x 0.88 3010 ПТ 36.60.8-6 0.58 x 0.36 380 ПТ 36.60.8-9 0.58 x 0.36 780 ПТ 75.150.12-3 0.74 x 1.48 2685 ПТ 75.210.14-3 0.74 x 2.08 ПТ 75.30.6-15 0.74 x 0.28 250 ПТ 75.300.16-3 0.74 x 2.98 ПТ 75.45.6-3 0.74 x 0.43 250 ПТ 75.45.6-6 0.74 x 0.43 ПТ 75.60.8-3 0.74 x 0.58 430 ПТ 75.60.8-9 0.74 x 0.58 520 ПТ 75.90.10-3 0.74 x 0.88 750 ПТ 75.90.10-6 0.74 x 0.88 850 ПТ 75.90.10-9 0.74 x 0.88 960
| Наименование | Размеры,м | Цена | Заказать |
|---|---|---|---|
| ПТ 300.120.10-3 | 1.18 x 0.1 | 4050 | |
| ПТ 300.150.12-3 | 2.99 x 1.48 | 5250 | |
| ПТ 300.180.14-9 | 2.99 x 1.78 | ||
| ПТ 300.300.16-3 | 2.99 x 2.98 | 16190 | |
| ПТ 300.90.10-1,5 | 2.99 x 0.88 | 3110 | |
| ПТ 300.90.10-9 | 2.99 x 0.88 | 3010 | |
| ПТ 36.60.8-6 | 0.58 x 0.36 | 380 | |
| ПТ 36.60.8-9 | 0.58 x 0.36 | 780 | |
| ПТ 75.150.12-3 | 0.74 x 1.48 | 2685 | |
| ПТ 75.210.14-3 | 0.74 x 2.08 | ||
| ПТ 75.30.6-15 | 0.74 x 0.28 | 250 | |
| ПТ 75.300.16-3 | 0.74 x 2.98 | ||
| ПТ 75.45.6-3 | 0.74 x 0.43 | 250 | |
| ПТ 75.45.6-6 | 0.74 x 0.43 | ||
| ПТ 75.60.8-3 | 0.74 x 0.58 | 430 | |
| ПТ 75.60.8-9 | 0.74 x 0.58 | 520 | |
| ПТ 75.90.10-3 | 0.74 x 0.88 | 750 | |
| ПТ 75.90.10-6 | 0.74 x 0.88 | 850 | |
| ПТ 75.90.10-9 | 0.74 x 0.88 | 960 |
Виды полнотелых плит
Основными вариантами полнотелых плит перекрытия являются сплошные плиты прямоугольного сечения и ребристые плиты.
Полнотелые плиты выпускают по стандартам:
- ГОСТ 12767-94 — сплошные плиты для крупнопанельных зданий;
- ГОСТ 21506-87 — плиты ребристые высотой 300 мм;
- ГОСТ 27215-87 — плиты ребристые высотой 400 мм
Характеристики
Все три варианта плит могут производиться как из тяжелого, так и из легкого армированного бетона.
Кровли зданий промышленного характера, как правило, изготавливают из массивного железобетона. Для этих целей и существуют сборные ЖБИ, объединяемые названием «плита перекрытия полнотелая». Размеры изделий, имеющих десятки типоразмеров по каждому нормативу, таковы:
- Для стандарта 1: длина от 3000 мм до 3600 мм, ширина от 1200 мм до 6600 мм, толщина от 100 мм до 200 мм.
- Для стандарта 2: длина 5,65 м, ширина от 0,935 до 2,985 м, толщина 300 мм с учетом ребер.
- Для стандарта 3: длина от 5,05 до 5,95 м, ширина от 0,74 до 2,985 м, толщина 400 мм с учетом ребер.
В зависимости от конструкции и марки армирующей стали, вида плиты, типов применяемых материалов нагрузочные способности плит меняются в следующих пределах:
- для сплошных плоских плит — 600 кгс/м²
- для ребристых плит толщиной 300 мм — от 390 до 3280 кгс/м²;
- для ребристых плит толщиной 400 мм — от 360 до 5375 кгс/м².
Из приведенных данных видно, что наибольшей несущей способностью обладают ребристые плиты. Она создается ребрами жесткости по всему контуру и внутри его (в зависимости от чертежа). Высота этих ребер указывается в нормативном документе как толщина плиты. Реальная же толщина плиты в самых тонких местах между ребрами составляет всего 50 мм.
Цена на полнотелые плиты перекрытия ввиду их разнообразия — от самых малых до наибольших по размеру — существенно меняется.
Полнотелые плиты перекрытий для панельных домов отличаются друг от друга еще и способом опирания на несущие конструкции. По нормативам они могут опираться на две, три и даже четыре стороны. Способ опирания заложен в буквенно-цифровом коде каждой плиты, он требует безусловного выполнения.
Все плиты оборудуются монтажными петлями или захватными устройствами, выпусками арматуры для соединений с другими элементами здания, а также необходимыми каналами и отверстиями для электроарматуры, разводки и инженерных коммуникаций.
Купить полнотелые плиты перекрытия можно в офисе Завода ЖБИ №1. Мы предоставляем весь ассортимент изделий, консультируем по вопросам применения, помогаем клиентам в выборе.
