Маркировка дорожных плит должна выполняться согласно ГОСТ 21924.0-84.

Общие требования к маркировке

Текст состоит из буквенно-цифровых символов, разделяемых дефисами и точками. Он должен содержать:

  • марку изделия;
  • наименование фирмы-изготовителя либо товарный знак;
  • штамп проверки техническим контролем предприятия;
  • дату изготовления плиты;
  • информацию о массе изделия (если она превышает 0,8 т).

На плите также необходимо наличие монтажных знаков, указывающих:

  • места строповки;
  • центр тяжести;
  • точки опирания плиты при складировании в стеллаж;
  • установочные риски.

Надписи и знаки должны быть хорошо видимыми при хранении изделий, поэтому их следует наносить на торцевые поверхности.

Виды маркировок плит

Маркировка дорожных плит должна выполняться следующими способами:

  1. краской через трафарет;
  2. штампом;
  3. маркировочной машиной;
  4. штампованием, наносимым при изготовлении изделия.

Допускается наносить маркировку от руки специальным карандашом на неостывший бетон или краской. Её цвет должен быть чёрным или тёмным с добавлением других тонов. Краски должны быть быстросохнущими, водостойкими, не разрушающимися при низких температурах, стойкими к истиранию.

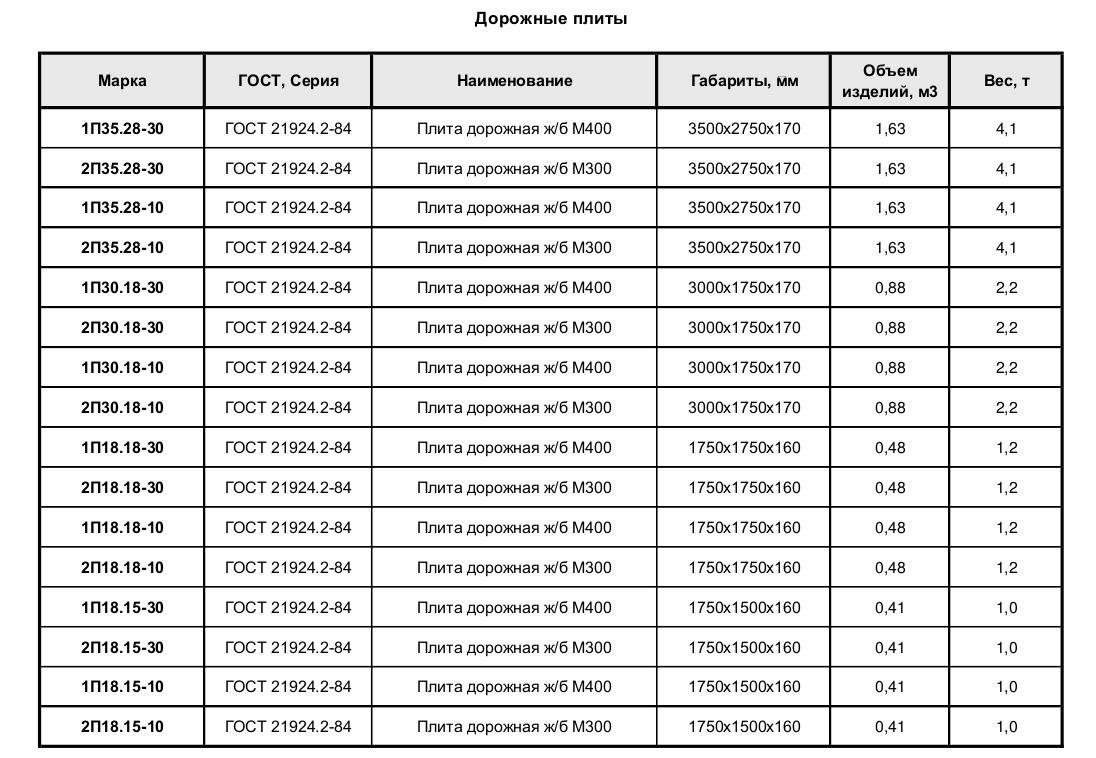

Расшифровка маркировки дорожных плит

Марка дорожной плиты состоит из пяти основных групп символов, например, 2П30.18-30. Первая группа указывает на назначение изделия, состоит из цифр 1 или 2. Единица обозначает плиту для постоянных дорог, цифра 2 указывает на принадлежность к изделиям для временных дорог.

Второй символ — буквенный, он обозначает форму изделия:

  • П — прямоугольная;
  • ПБ — такая же, но с одним совмещённым бортом; ПББ — с двумя совмещёнными бортами;
  • ПТ — форма трапеции;
  • ПШ — плита шестиугольная, имеет модификации ПШД, ПШП, ДШП, ПШШ, представляющие по форме её
  • половинки разной конфигурации.

Совмещённый борт — это выступ высотой 150 мм на нижней поверхности плиты (в ПБ — на одной длинной стороне, в ПББ — на двух коротких). Шестиугольные плиты применяются и производятся очень редко.

Следующие две группы символов, разделяемых точкой — это округлённый размер плиты в дециметрах. В приведенном выше примере цифры 30.18 обозначают длину 3 м, ширину 1,75 м.

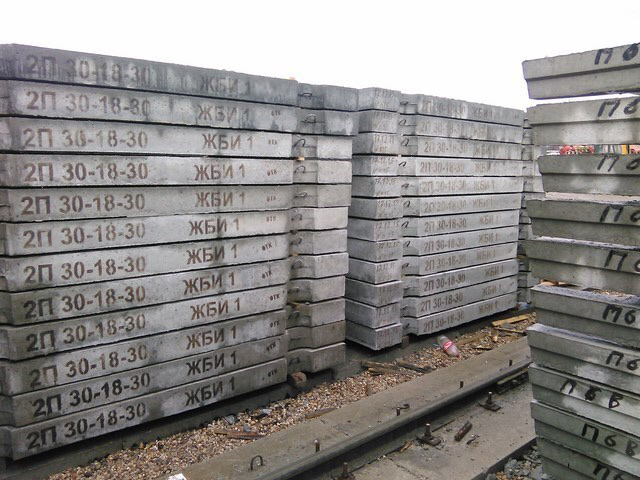

Расшифровка маркировок плит

В трапециевидных и шестиугольных указывается только один размер:

  • для ПТ это длина, например, 55 обозначает 5,5 м;
  • для ПШ это размер стороны, например, 12 обозначает 1,16 м.

Пятая группа, отделённая от предыдущих дефисом, обозначает допустимую нагрузку на плиту в тоннах.

В обозначении предварительно напряжённых плит после допустимой нагрузки дополнительно указывают класс арматурной стали, например АIV.
Маркировка 1П60.18-30АV соответствует дорожной плите для постоянных дорог размером 6 м Х 1,75 м, с допустимой нагрузкой 30 т и арматурой IV класса.

Маркировка по ГОСТ 25912.1

По этому стандарту выпускают ПАГ — плиты аэродромные гладкие. По показателям
прочности и долговечности их нередко используют и в качестве дорожных.

Условное обозначение этих изделий включает наименование (ПАГ), толщину плиты в сантиметрах (от 14 до 20) и класс напрягаемой арматурной стали (А-IV, А-IVC, Ат-IV). Пример: ПАГ-14V — плита ПАГ толщиной 14 см из арматуры класса V.

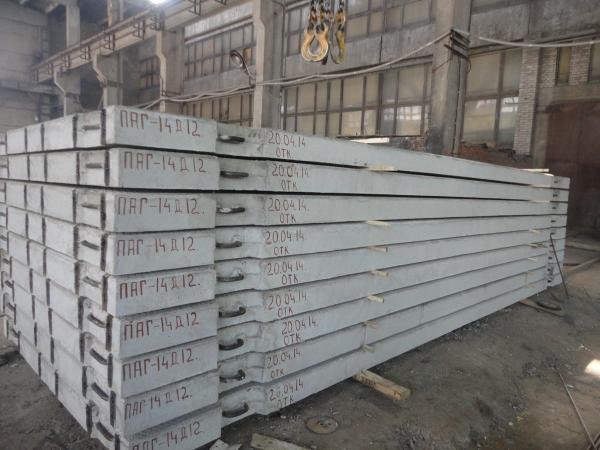

Один из видов маркировок плит

Маркировка по ГОСТ Р 56600-2015

Норматив распространяется на дорожные плиты из железобетона с предварительно напряжённой арматурой.

Маркировка плиты дорожной ПДН, соответствующей стандарту, состоит из цифры 1 или 2 (для постоянных или временных дорог), букв ПДН — плита дорожная напряжённая, чисел от 14 до 18, обозначающих толщину в сантиметрах. Пример: 1ПДН — 14.
Существуют и другие типы маркировок дорожных плит, выпускаемых по иным стандартам и ТУ.
